Sisteme de

control

revoluționare

INTERFAŢĂ INTUITIVĂ ŞI UŞOR DE UTILIZAT

INTEGRARE TRANSVERSALĂ A PRODUSELOR

CONTROL ÎN CLOUD

MANAGEMENT INTELIGENT AL ENERGIEI

INTEGRARE DE PRODUSE DAIKIN ŞI TERŢE

Mini BMS pentru clădiri comerciale

de dimensiuni medii până la mari

›

Mini BMS rentabil

›

Integrare a produselor Daikin din toate direcţiile de dezvoltare

›

Integrare de echipamente terţe prin WAGO sau BACnet/IP

›

Poate conecta până la 512 de grupuri de unităţi interioare

mai multe detalii la pagina 174

Controler centralizat avansat

cu conexiune în cloud

›

Controlaţi întreaga clădire dintr-un punct central

›

Concept de soluţie completă (integrare de sisteme Split, Sky Air,

VRV, ventilare, perdele de aer şi apă caldă)

›

Ecranul modern, opţional, se integrează în orice interior

›

Conexiunea la cloud oferă servicii suplimentare, precum

controlul online, monitorizarea consumului de energie electrică,

comparaţia consumului de energie din mai multe locaţii

›

Poate conecta până la 32 de unităţi interioare

mai multe detalii la pagina 172

Aflaţi mai multe informaţii la

http://www.daikineurope.com/commercial/needs/controls

164

Sisteme de control

Prezentarea aplicaţiilor

166

Sisteme de control individual

168

Telecomandă cu fir/cu infraroşu

168

Sisteme de control centralizat

170

Telecomandă centralizată/control unificat pornit/oprit/

programator de timp

170

Adaptorul DTA113B51

171

NOU

cu Daikin Cloud Service

172

Minisistem de management al clădirii

174

Interfeţe standard pentru protocoale

178

Interfaţă Modbus

178

Interfaţă Modbus DIII-NET

180

Interfaţă KNX

181

Interfaţă BACnet

182

Interfaţă LonWorks

183

Software Configurator Daikin

184

EKPCCAB3

184

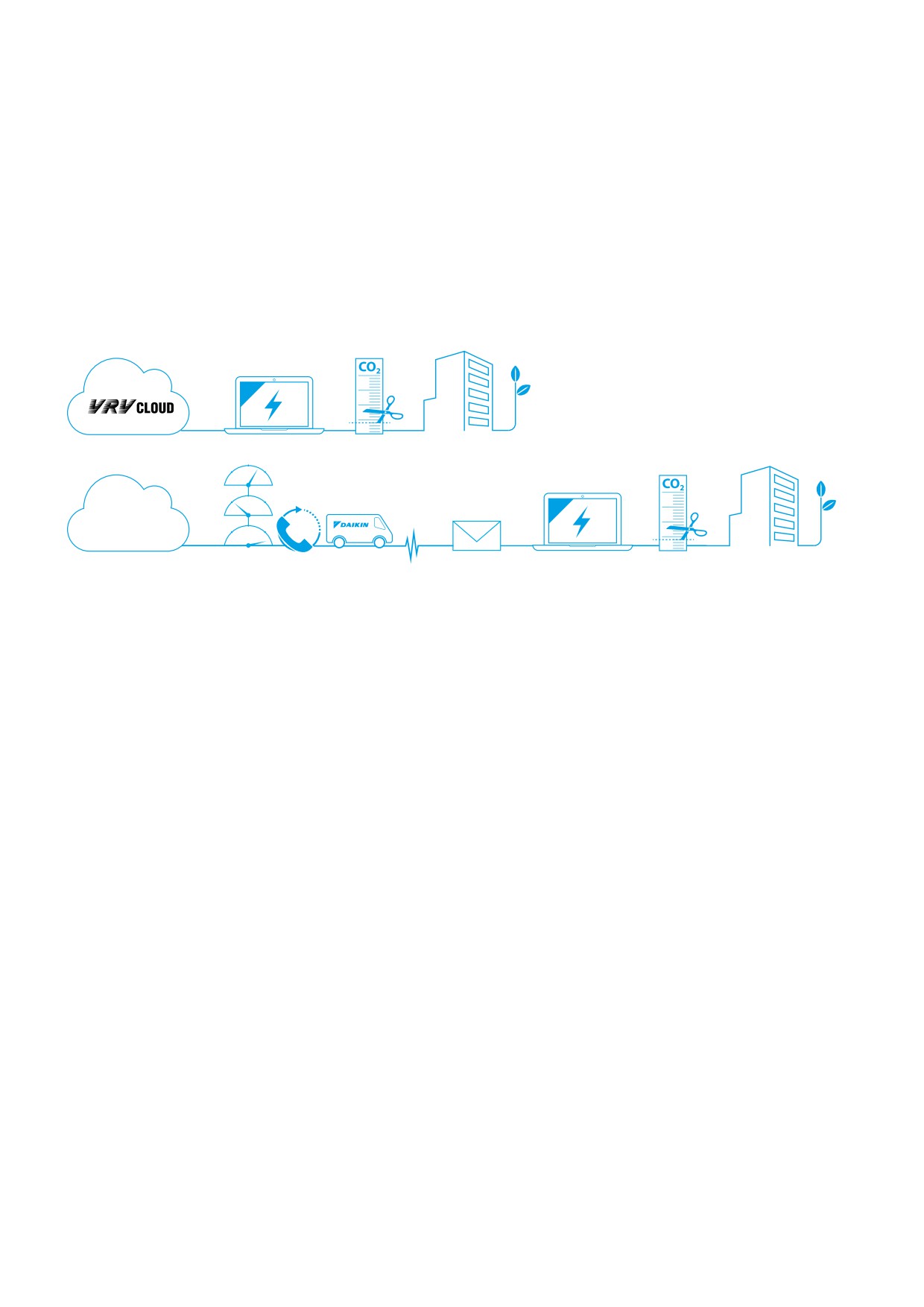

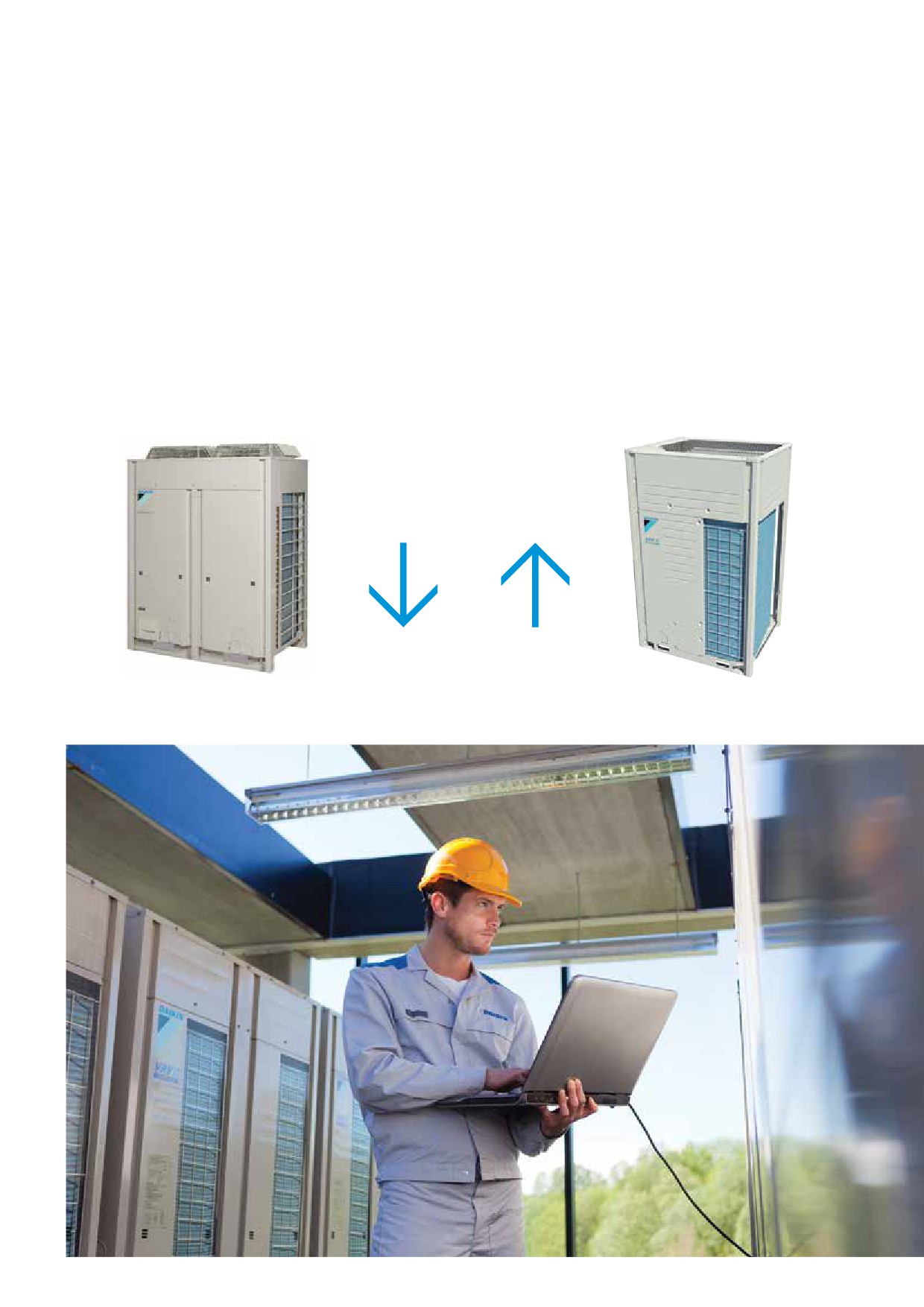

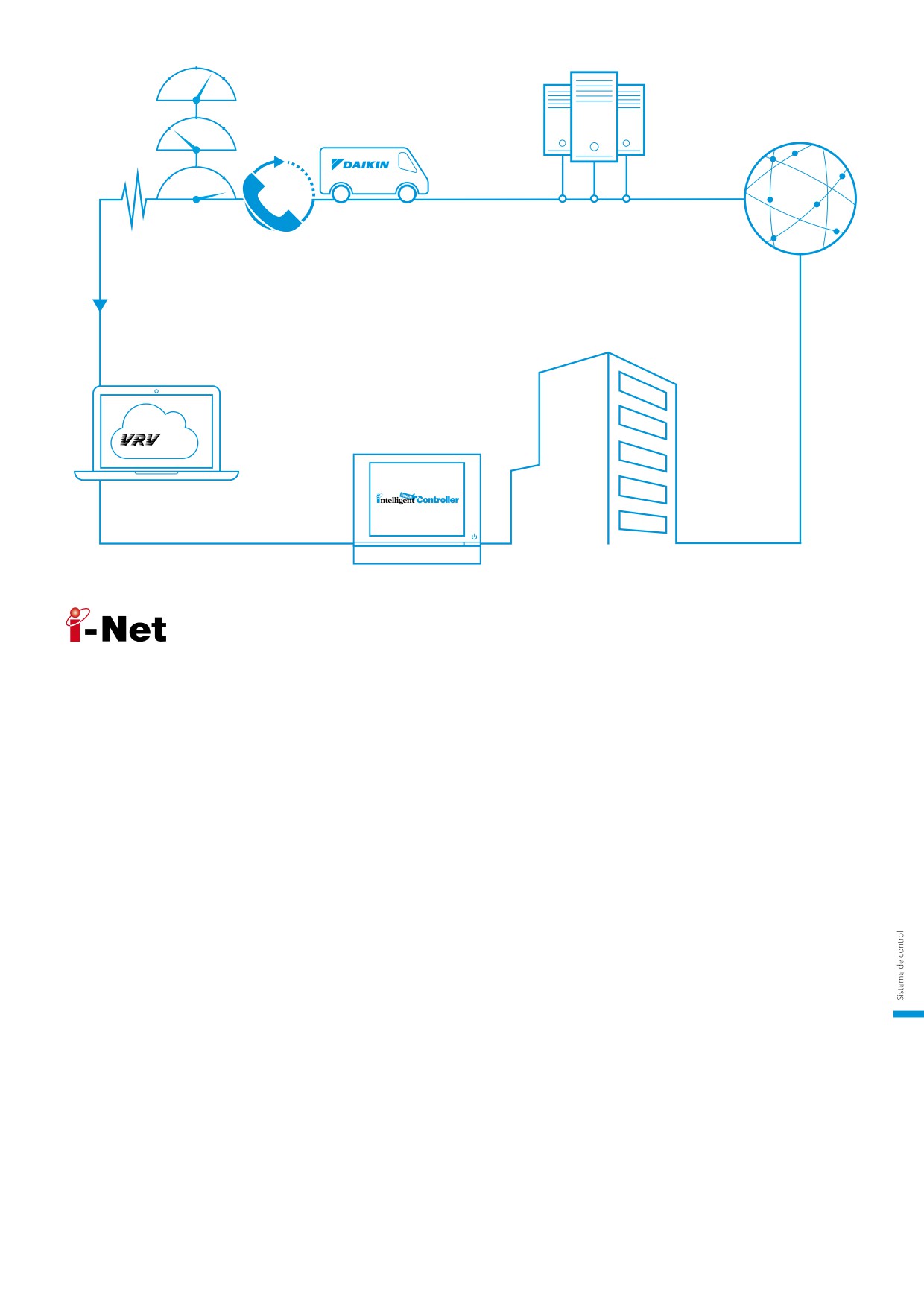

Monitorizare şi întreţinere la distanţă

186

Alte dispozitive

188

Senzor de temperatură fără fir pentru cameră

188

Senzor de temperatură cu fir pentru cameră

188

Adaptoare PCB şi accesorii

189

Pentru cele mai recente date, accesați my.daikin.eu.

165

Sinteză soluţii de control

Tabele de cerinţe în funcţie de aplicaţie

Daikin oferă soluţii de control diverse, adaptate pentru cerinţele celor mai solicitante aplicaţii

comerciale.

›

Soluţii de control de bază pentru acei clienţi cu

›

Soluţii de control avansat pentru acei clienţi care

puţine cerinţe şi buget limitat

aşteaptă din partea Daikin o soluţie de mini BMS,

›

Soluţii de control de integrare pentru acei clienţi

inclusiv managementul avansat al energiei

care doresc să integreze unităţile Daikin în cadrul

sistemului lor BMS existent

Control al unităţii

Control de integrare

Control avansat

Magazin

BRC1E53A/B/C

RTD-20

RTD-Net

KLIC-DI

EKMBDXA

DCC601A51

DCM601A51

1 telecomandă

1 gateway

1 gateway pentru max.

1 unitate pentru

1 iTM pentru

pentru 1 unitate

64 de unităţi interioare

32 de unităţi

64 de unităţi

interioară (grup)

interioară

(grupuri) şi 10 unităţi

interioare

(grup)

exterioare

(grupuri) (1)

Control automat A/C



Posibilităţi de control limitat pentru personalul

magazinelor



Creare de zone în cadrul magazinului



Interblocare cu sistem de alarmă, senzor PIR



(limitat)



Integrare unităţi Daikin în BMS existent prin Modbus



Integrare unităţi Daikin în BMS existent prin KNX



Integrare unităţi Daikin în BMS existent prin HTTP



Monitorizare a consumului de energie

(4)

(2)



Management avansat al energiei

(2)



Permitere Free-Cooling



Integrare în toate categoriile de produse Daikin

în BMS Daikin



Integrare a produselor terţe în BMS Daikin



Control online

(2)



Gestionare pentru mai multe locaţii

(2)

(3)

(1) Se pot adăuga 7 adaptoare iTM plus (DCM601A52) pentru a avea 512 de grupuri de unităţi interioare şi 80 de unităţi exterioare (sisteme). (2) Prin Daikin Cloud Service. (3) Prin reţeaua proprie de IT (fără serverul cloud Daikin).

(4) Nu este disponibilă pentru toate unităţile interioare.

Control al unităţii

Control de integrare

Control avansat

Hoteluri

BRC2/3E52C

RTD-HO

KLIC-DI

DCS601C51

DCM601A51

1 telecomandă

1 gateway pentru

1 iTC pentru 64 de

1 iTM pentru 64 de

1 gateway pentru

pentru 1 unitate

1 unitate interioară

unităţi interioare

1 unitate interioară

interioară (grup)

(grup)

(grupuri)

(grupuri) (1)

Oaspeţii hotelului pot controla şi monitoriza funcţiile de bază ale camerei



(3)



Posibilităţi de control limitat pentru oaspeţii hotelului



Interblocare cu contact de fereastră

(2)



Interblocare cu card cheie

(2)



Integrare unităţi Daikin în BMS existent prin Modbus



Integrare unităţi Daikin în BMS existent prin KNX



Integrare unităţi Daikin în BMS existent prin HTTP



Monitorizare a consumului de energie



Management avansat al energiei



Integrare în toate categoriile de produse Daikin în BMS Daikin



Integrare a produselor terţe în BMS Daikin



Control online



(1) Se pot adăuga 7 adaptoare iTM plus (DCM601A52) pentru a avea 512 de grupuri de unităţi interioare şi 80 de unităţi exterioare (sisteme). (2) Prin adaptorul BRP7A51. (3) Necesită o telecomandă compatibilă KNX.

166

Sinteză soluţii de control

Control al unităţii

Control de integrare

Control avansat

Birouri

DMS502A51 /

BRC1E53A/B/C

EKMBDXA

DMS504B51

DCC601A51

DCM601A51

DAM412B51

1 gateway pentru max.

1 telecomandă

1 gateway pentru

1 gateway pentru 128 de

1 unitate pentru

1 iTM pentru 64 de

64 de unităţi interioare

pentru 1 unitate

64 de unităţi

unităţi interioare (grupuri)

32 de unităţi

unităţi interioare

(grupuri) şi 10 unităţi

interioară (grup)

interioare (grupuri)

şi 20 unităţi exterioare (2)

interioare (grupuri)

(grupuri) (1)

exterioare

Control automat A/C



Control centralizat pentru management



Control local pentru personalul din birouri



Posibilităţi de control limitat pentru lucrătorii din birouri



Integrare unităţi Daikin în BMS existent prin Modbus



Integrare unităţi Daikin în BMS existent prin HTTP



Integrare unităţi Daikin în BMS existent prin LonTalk



Integrare unităţi Daikin în BMS existent prin BACnet



Citire a consumului de energie



Monitorizare a consumului de energie

(4)



Management avansat al energiei

(4)



Integrare a produselor Daikin din toate direcţiile de

dezvoltare în BMS Daikin



Integrare a produselor terţe în BMS Daikin



Control online

(4)



Gestionare pentru mai multe locaţii

(4)

(5)

(1) Se pot adăuga 7 adaptoare iTM plus (DCM601A52) pentru a avea 512 de grupuri de unităţi interioare şi 80 de unităţi exterioare (sisteme). (2) Este necesară o prelungire pentru a ajunge la 256 de unităţi interioare (grupuri),

40 de unităţi exterioare. (3) Numai pornit/oprit. (4) Prin Daikin Cloud Service. (5) Prin reţeaua proprie de IT (fără serverul cloud Daikin).

NOU

Unitate

De integrare

Avansat

Răcire de infrastructură

BRC1E53A/B/C

RTD-10

DTA113B51

DCM601A51

1 telecomandă

1 gateway pentru 1

1 adaptor pentru

1 iTM pentru 64 de

pentru 1 unitate

unitate interioară (grup)

până la 4 unităţi

unităţi interioare

interioară (grup) (2)

Se pot conecta

(grupuri) (1)

împreună până la

8 gateway-uri.

Control automat A/C



Funcţionare de rezervă



Ciclu de funcţionare



Posibilităţi limitate de control în camera pentru răcire tehnică



Dacă temperatura camerei depăşeşte pragul maxim, se va afişa

alarma şi unitatea va intra în modul aşteptare



Dacă se produce o eroare, se va afişa o alarmă



Dacă se produce o eroare, se va declanşa o alarmă

Prin opţiunea

Prin WAGO I/O

KRP2/4A (3)



(1) Se pot adăuga 7 adaptoare iTM plus (DCM601A52) pentru a avea 512 de grupuri de unităţi interioare şi 80 de unităţi exterioare (sisteme).

(2) Funcţiile de răcire a infrastructurii sunt compatibile cu unităţile interioare conectate la unităţile exterioare Seasonal Smart.

(3) Consultaţi lista de opţiuni pentru unitatea interioară.

167

Sisteme de control individual

ARC4*/BRC4*/BRC7*

Telecomandă cu infraroşu

Butoane funcţionale: Pornit/oprit, pornire/oprire mod

1. Nu se aplică pentru FXDQ, FXSQ, FXNQ, FBDQ, FDXS, FBQ

programator, mod temporizare pornit/oprit, program

2. Numai pentru unităţile FX**

orar, setare temperatură, direcţie jet de aer (1), mod de

3. Pentru toate funcţiile telecomenzii, consultaţi manualul de

operare, comandă viteză ventilator, resetare semn filtru (2),

utilizare

indicaţie inspecţie (2)/test (2)

Afişaj: Mod de operare, schimbare baterie, temperatură

setată, direcţie jet de aer (1), program orar, viteză

ARC466A1

BRC4*/BRC7*

ventilator, funcţionare inspecţie/test (2)

BRC073

Telecomandă cu fir pentru Split

›

Telecomandă uşor de utilizat, cu un design modern

›

Posibilitate de restricţionare a funcţiilor individuale

›

Uşor de utilizat: toate funcţiile principale sunt

din meniu

accesibile în mod direct

›

Posibilitate de restricţionare a fiecărui buton

›

Punere în funcţiune uşoară: interfaţă intuitivă pentru

›

Posibilitate de restricţionare a fiecărui mod de

setări avansate din meniuri

funcţionare (răcire, încălzire, auto etc.)

BRC073

›

Optimizaţi sistemul de aer condiţionat prin activarea

›

La producerea unei căderi de tensiune, toate setările

unei serii de funcţii de economisire a energiei

rămân stocate până la 48 de ore datorită sursei

(limitare a domeniului de temperatură, funcţie de

de alimentare de siguranţă, iar ceasul continuă să

revenire, programator de oprire)

funcţioneze

›

Se pot seta până la 3 programe independente, prin

›

Funcţia de revenire menţine temperatura interioară

urmare, utilizatorul poate modifica uşor programul

la nivelul specificat de confort în timpul absenţei,

pe parcursul unui an (de exemplu, pentru vară, iarnă,

economisind astfel energie

la mijlocul sezonului)

Notă: Este necesar cablul pentru telecomandă cu fir BRCW901A03 (3 m)

›

Ceas în timp real cu autoactualizare la trecerea la ora

sau BRCW901A08 (8 m).

de vară

›

Suportă mai multe limbi (engleză, germană, franceză,

italiană, spaniolă, portugheză, olandeză, cehă, croată,

ungară, slovenă, română, bulgară, rusă, greacă, turcă,

polonă, sârbă şi slovacă) (în funcţie de pachetul de

limbi)

BRC1D52

Telecomandă cu fir pentru Sky Air şi VRV

›

Programator de timp:

Afişaj

Cinci acţiuni zilnice pot fi setate după cum urmează:

valoare setată: unitatea este pornită şi funcţionarea

›

Mod de funcţionare

normală este menţinută

›

Mod ventilare cu recuperare a căldurii (HRV) în

oprit: unitatea este oprită1

funcţiune

limite: unitatea este pornită şi controlul min./max.

›

Control al comutării răcire/încălzire

(pentru mai multe detalii, consultaţi funcţionarea

›

Indicaţie a controlului centralizat

limitată)

›

Indicaţie a controlului grupurilor

›

Funcţie „la plecarea de acasă” (protecţie antiîngheţ):

›

Temperatură setată

cât timp sunteţi plecat, temperatura din interior

›

Direcţie jet de aer

poate fi menţinută la un anumit nivel. De asemenea,

›

Timp programat

această funcţie poate porni/opri unitatea

›

Testare pentru inspecţie/funcţionare

›

Funcţie HRV uşor de folosit, graţie introducerii unui

›

Viteză ventilator

buton pentru modul de ventilare şi pentru viteza

›

Curăţare filtru de aer

ventilatorului

›

Degivrare/„hot start”

›

Afişare imediată a locaţiei şi stării defecţiunii

›

Defecţiune

›

Reducere a timpului şi a costurilor de întreţinere

168

Sisteme de control individual

NOU BRC1E53A/B/C

Telecomandă uşor de utilizat, cu un design modern

pentru Sky Air şi VRV

O serie de funcţii pentru economisirea

Alte funcţii

energiei, care pot fi selectate în mod

individual

›

Se pot seta până la 3 programe independente, prin urmare,

utilizatorul poate modifica uşor programul pe parcursul unui

›

NOU Control al cererii: scade consumul de energie

an (de exemplu, pentru vară, iarnă, la mijlocul sezonului)

cu 70 sau 40% atunci când alte aparate energofage

›

Posibilitate de restricţionare a funcţiilor individuale din meniu

trebuie să fie pornite (1)

Uşor de utilizat: toate funcţiile principale sunt accesibile în

›

Limitare a domeniului de temperatură

mod direct

›

Funcţia de revenire

›

NOU Alegere a tipului de afişare între simboluri sau text

›

Conexiune la senzorul de prezenţă şi de pardoseală

›

Configurare uşoară: interfaţă grafică cu utilizatorul

Afişaj grafic al consumului de

(disponibil la caseta cu jet circular şi la caseta perfect plată)

simplificată pentru setări avansate din meniuri

electricitate (funcţie disponibilă

›

Afişaj kWh

›

NOU Mod de economisire telecomandă: ecranul se opreşte

în combinaţie cu FBQ-D, FCQG

›

Resetare automată a temperaturii setate

când nu se efectuează modificări de mod sau reglări de setări

şi FCGHQ)

›

Programator de oprire

›

NOU Selecţie a funcţiei mod silenţios pentru unitatea

exterioară (1)

Limitarea domeniului de temperatură

›

Ceas în timp real cu autoactualizare la trecerea la ora de vară

previne încălzirea sau răcirea excesivă

›

Sursă de alimentare de siguranţă încorporată: la producerea

unei căderi de tensiune, toate setările rămân stocate până la

Economie de energie prin fixarea unei limite inferioare

48 de ore

a temperaturii în modul răcire şi a uneia superioare în

›

Suportă mai multe limbi:

modul încălzire.

BRC1E53A: Engleză, germană, franceză, olandeză, spaniolă,

Notă: Disponibilă şi în modul de comutare automată răcire/încălzire.

italiană, portugheză

BRC1E53B: Engleză, cehă, croată, maghiară, română, slovenă,

Afişajul kWh urmăreşte consumul (2)

bulgară

BRC1E53C: Engleză, greacă, rusă, turcă, polonă, slovacă,

Indicarea în kWh prezintă consumul de energie

albaneză

electrică pentru ultima zi/lună/an.

Soluţie rentabilă pentru aplicaţii de răcire de infrastructură

> Numai în combinaţie cu RZQG*

> Ciclu de funcţionare

După o anumită perioadă de timp, unitatea operaţională va intra în aşteptare, iar unitatea în aşteptare va prelua funcţionarea,

mărind durata de utilizare a sistemului

Intervalul de rotaţie poate fi setat la: 6 h, 12 h, 24 h, 72 h, 96 h, săptămânal

> Funcţionare de rezervă: dacă o unitate se defectează, cealaltă unitate va porni automat

(1) Disponibilă numai la Seasonal Smart RZQG*, RZAG* şi Seasonal Classic RZQSG*

(2) Numai pentru combinaţiile pereche Sky Air FBQ-D, FCQG şi FCQHG

BRC2E52A / BRC3E52A

Telecomandă cu fir simplificată dezvoltată pentru aplicaţii hoteliere

›

Interfaţă cu simboluri pentru un control intuitiv

›

Panou posterior plat pentru o instalare uşoară

›

Funcţii restricţionate la necesităţile de bază ale clienţilor

›

Punere în funcţiune uşoară: interfaţă intuitivă pentru

›

Design modern

setări avansate din meniuri

›

Economie de energie datorită integrării cu card cheie,

›

Sunt disponibile 2 versiuni:

contact de fereastră şi limitare a valorii setate (BRP7A51)

• BRC3E52C: temperatură, viteză ventilator, pornit/oprit

›

Funcţia de revenire flexibilă garantează menţinerea

• BRC2E52C: temperatură, mod, viteză ventilator,

temperaturii în cadrul unor limite confortabile şi

pornit/oprit

BRC2E52C

confortul oaspeţilor

Cu selector de mod de funcţionare

Integrare card

cheie şi contact

Adaptator

fereastră

(BRP7A51)

Card cheie (furnizat la faţa

locului)

Contact fereastră

BRC3E52C

(furnizat la faţa

Fără selector de mod de funcţionare

locului)

169

Sisteme de control centralizat

Controlul centralizat al sistemelor Sky Air şi VRV se poate realiza prin intermediul a 3 telecomenzi compacte, uşor

de utilizat. Aceste elemente de control pot fi utilizate independent sau în combinaţii, în care 1 grup = mai multe

(până la 16) unităţi interioare combinate şi 1 zonă = mai multe grupuri combinate.

Telecomanda centralizată este ideală pentru utilizarea în clădirile comerciale închiriate care sunt ocupate aleator,

făcând posibilă gruparea unităţilor interioare în grupuri de locatari (zonare).

Programatorul de timp stabileşte orarul şi condiţiile de funcţionare pentru fiecare locatar, controlul putând fi

resetat cu uşurinţă în funcţie de diferitele cerinţe.

DCS302C51

Telecomandă centralizată

Asigură controlul individual pentru 64 de grupuri (zone) de unităţi interioare.

›

Poate fi controlat un număr maxim de 64 de grupuri (128 de unităţi

interioare, max. 10 unităţi exterioare)

›

Poate fi controlat un număr maxim de 128 de grupuri (128 de unităţi

interioare, max. 10 unităţi exterioare) prin 2 telecomenzi centralizate aflate

în locaţii distincte

›

Control zonă

›

Control grup

›

Afişare cod de eroare

›

Lungime maximă cablaj de 1.000 m (total: 2.000 m)

›

Se pot controla direcţia şi debitul de aer al unităţilor HRV

›

Funcţie extinsă pentru programator

DST301B51

Programator de timp

Permite programarea a 64 grupuri.

›

Poate fi controlat un număr maxim de 128 de unităţi interioare

›

8 tipuri de programare săptămânală

›

O sursă de alimentare de siguranţă pentru maximum 48 de ore

›

Lungime maximă cablaj de 1.000 m (total: 2.000 m)

DCS301B51

Control unificat pornit/oprit

Asigură comanda simultană şi individuală a 16 grupuri de unităţi interioare.

›

Poate fi controlat un număr maxim de 16 grupuri (128 de unităţi interioare)

›

Pot fi utilizate 2 telecomenzi situate în locaţii diferite

›

Indicaţie pentru starea de funcţionare (funcţionare normală, alarmă)

›

Indicaţie a controlului centralizat

›

Lungime maximă cablaj de 1.000 m (total: 2.000 m)

170

Sisteme de control centralizat

DTA113B51

Soluţie de bază pentru controlul unităţilor Sky Air şi VRV

Adaptor - DTA113B51

›

Funcţie de inversare

›

Funcţie de operare

siguranţă

BRC1E53A/B/C

Până la 4 unităţi/1 adaptor

DCS601C51

Monitorizare detaliată şi operare uşoară a sistemelor VRV (max. 64 de grupuri/unităţi interioare)

Controler terţ (domotică, BMS etc.) prin interfaţă http

Alarmă de incendiu

Ethernet

Intrare contact de oprire forţată

DIII-NET

Unităţi interioare

HRV

DCS601C51

Limbi

Control

Monitorizare

Protocol deschis

›

engleză

›

Control individual (valoare

›

Vizualizare prin interfaţa

›

Comunicarea cu orice

›

franceză

setată, pornire/oprire, viteză

grafică cu utilizatorul (GUI)

controler de la o terţă parte

›

germană

ventilator) (max. 64 de grupuri/

›

Funcţie de modificare

(domotică, BMS etc.) este

›

italiană

unităţi interioare)

a culorilor de afişare a

posibilă prin protocol deschis

›

spaniolă

›

Programare funcţie de revenire

pictogramelor

(opţiune http DCS007A51)

›

olandeză

›

Funcţie avansată de

›

Mod de operare unităţi

›

portugheză

programare (8 programe,

interioare

Se poate conecta la

17 modele)

›

Indicator de înlocuire a

›

VRV

Dispunere sistem

›

Grupare flexibilă în zone

filtrului

›

HRV

›

Pot fi controlate până la

›

Programare anuală

›

Multi PC

›

Sky Air

64 unităţi interioare

›

Comandă oprire alarmă

›

Split (prin adaptorul de

›

Panou tactil (LCD complet

incendiu

Economie în exploatare

interfaţă)

color cu afişare de

›

Comandă cu interblocare

›

Funcţie Free Cooling

pictograme)

›

Monitorizare şi comandă HRV

›

Economie de manoperă

îmbunătăţite

›

Instalare uşoară

›

Comutare automată răcire/

›

Design compact: spaţiu

încălzire

limitat de instalare

›

Optimizare încălzire

›

Economie generală de

›

Limită de temperatură

energie

›

Securitate prin parolă: 3 niveluri

(general, administraţie şi

service)

›

Selecţie rapidă şi control deplin

›

Navigaţie simplă

171

NOU Sisteme de control centralizat

DCC601A51

•

Interfaţă intuitivă cu utilizatorul

•

Concept flexibil pentru aplicaţii

Controler

autonome şi cu locaţii multiple

•

Soluţie completă datorită integrării de

echipamente terţe

centralizat

•

Monitorizaţi şi controlaţi clădirea

comercială de mici dimensiuni, din

avansat cu conexiune în cloud

orice locaţie

2 soluţii:

Soluţie locală

Soluţie cloud

›

Control centralizat offline

›

Control online flexibil de la orice dispozitiv

›

Ecranul modern, opţional, se integrează în

(laptop, tabletă etc.)

orice interior

›

Monitorizaţi sau controlaţi una sau mai multe

locaţii

›

Comparaţi consumul de energie al unor

instalaţii diferite (1)

›

Urmăriţi dacă consumul de energie este în

Dispunere sistem

conformitate cu normele locale

Soluţie locală

Control local de la orice dispozitiv

Alarmă

Contact

fereastră

Ecran furnizat de Daikin

(opţional) (pentru control local)

Intrare impulsuri

Z380C-1A023A

intrare digitală

Reţea locală

Router furnizat de Daikin

(opţional) 4G-N12

DCC601A51

Alimentare

Modul CPU

Modul I/O

electrică WAGO

Split,

…

VAM, ventilare, perdele

de aer

(1) Pentru VRV

172

Sisteme de control centralizat NOU

Soluţia completă

De la una la un număr ∞ de locaţii

›

Soluţie completă datorită integrării de produse

Daikin şi de echipamente terţe

CONTROL

LOCAL

›

Conectaţi o gamă largă de unităţi

(Split, Sky Air, VRV, ventilare, perdele de aer)

›

Controlaţi întreaga clădire dintr-un punct central

›

Experienţă a clientului îmbunătăţită prin

gestionarea mai bună a nivelului de confort din

magazin

Servicii Daikin Cloud

Client

Instalator/

›

Controlaţi clădirea din orice locaţie

manager tehnic

›

Monitorizaţi şi controlaţi mai multe locaţii

›

În caz de defecţiuni, instalatorul sau managerul

tehnic se poate conecta de la distanţă la cloud

pentru o primă depanare

›

Comparaţi consumul de energie al unor instalaţii

diferite (1)

›

Gestionaţi şi urmăriţi consumul de energie

Control tactil uşor de utilizat

Control intuitiv prin cloud

›

Ecranul modern livrat de Daikin, opţional, pentru

controlul local se integrează în orice interior

›

Interfaţă intuitivă cu utilizatorul

›

Soluţie completă cu control simplificat

›

Punere în funcţiune uşoară

Flexibilitate

›

Intrări prin intrări digitale şi de impulsuri de la

Urmărire uşoară a consumului de energie

echipamente terţe, precum contoare electrice,

intrări de urgenţă, contact de fereastră etc.

›

Conceptul modular permite dezvoltarea cloudului

în acelaşi timp cu afacerea dumneavoastră

›

Poate conecta până la 32 de unităţi interioare

(grupuri)

Intrare impulsuri

Intrare digitală

Prezentarea funcţiilor

Unitate interioară

Soluţie locală

Soluţie cloud

Limbi

EN, DE, FR, NL, ES, IT, EL, PT,

Depinde de

RU, TR, DA, SV, NO, FI, CS,

dispozitivul local

HR, HU, PL, RO, SL, BG, SK

Dispunere sistem Nr. de unităţi interioare conectabile

Control pentru mai multe locaţii

Monitorizare şi Funcţii de control de bază (pornit/oprit, mod, semn filtru, valoare

control

setată, viteză ventilare, mod ventilaţie, temperatură cameră...)

Interzicere telecomandă cu fir

Pornire/oprire toate dispozitivele

Control zonă

Control grup

Program săptămânal

Programare anuală

Control interblocare

Limitare a valorii setate

Vizualizare a consumului de energie după modul de funcţionare

Se poate

DX split, Sky Air, VRV

conecta la

Ventilare VAM, VKM

Perdele de aer

Pentru opţiunile disponibile pentru Daikin Cloud Service, consultaţi lista de opţiuni.

173

Sisteme de control centralizat

Utilizare simplă

›

Interfaţă cu utilizatorul intuitivă

›

Vizualizare grafică a amplasării şi acces direct la funcţiile

principale ale unităţii interioare

›

Toate funcţiile sunt direct accesibile prin intermediul

ecranului tactil sau al interfeţei web

Management inteligent al energiei

›

Monitorizarea consumului de energie în funcţie de plan

Unităţi split

›

Ajută la detectarea cauzelor risipei de energie

›

Planificarea strictă garantează o funcţionare corectă pe tot

parcursul anului

›

Economisiți energie prin interblocarea funcţionării

sistemului de aer condiţionat cu cea a altor echipamente,

precum cele pentru încălzire

Plug-and-play

Flexibilitate

›

Integrare cu toate categoriile de produse (încălzire, aer

condiţionat, sisteme aplicate, refrigerare, centrale de tratare

a aerului)

›

Protocol BACnet pentru integrarea produselor terţe

Ventiloconvectoare

›

I/O pentru integrarea de echipamente, precum iluminare,

pompe etc. în module WAGO

›

Concept modular pentru utilizarea în aplicaţii de dimensiuni

Agregate de răcire şi CTA

mici până la mari

›

Controlaţi până la 512 de grupuri de unităţi interioare printr-un

sigur iTM şi combinaţi mai multe iTM-uri prin interfaţa web

Unităţi interioare Conveni-Pack

Întreţinere şi punere în funcţiune uşoare

›

Pentru a reduce numărul deplasărilor la fața locului există

posibilitatea verificării cantității de agent de răcire de la

distanță

›

Depanare simplificată

Iluminare

›

Economisiţi timp cu punerea în funcţiune datorită

DALI

Protocol

instrumentului de punere în funcţiune

›

Înregistrarea automată a unităţilor interioare

Senzor

Protocol

BACnet/IP

Iluminare

Centrală de

tratare a aerului

Pompă

Lift

Flexibilitate în dimensionare

64 până la 512 de grupuri

Ventilator

Alarmă

Senzor

Iluminare

Ventilator

I/O WAGO

Pompă

Senzor

176

Sisteme de control centralizat

Prezentarea funcţiilor

Limbi

Management

Interfaţă WAGO

Interfaţă http deschisă

›

engleză

›

Acces web

›

Integrare modulară cu

›

Comunicarea cu orice

›

franceză

›

Distribuţie proporţională a

echipamente terţe

controler de la o terţă parte

›

germană

puterii (opţional)

- Cuplaj WAGO (interfaţă între

(domotică, BMS etc.) este

›

italiană

›

Istoricul funcţionării (defecţiuni, …)

WAGO şi iTM)

posibilă prin protocol deschis

›

spaniolă

›

Management inteligent al

- modul Di

(opţiune protocol http

›

olandeză

energiei

- modul Do

DCM007A51)

›

portugheză

- monitorizaţi dacă

- modul Ai

consumul de energie

- modul Ao

este conform cu planul

- modul termistor

- detectaţi originea

- modul Pi

pierderilor de energie

›

Funcţia de revenire

›

Temperatură variabilă

NOU

Dispunere sistem

Control

Integrare DALI

Se poate conecta la

›

Pot fi controlate până la

›

Control individual

›

Controlaţi şi monitorizaţi

- DX split, Sky Air, VRV

512 de grupuri de unităţi

(512 de grupuri)

iluminarea

- Agregate de răcire (prin

(iTM + 7 adaptoare iTM Plus)

›

Setare program (program

›

Management uşor al

controlerul MT3-EKMBACIP)

săptămânal, calendar anual,

facilităţilor: primiţi un semnal

- CTA Daikin

program sezonier)

de eroare când o lampă sau

- Ventiloconvectoare

›

Control interblocare

controlerul de iluminare are o

- Sistem Daikin Altherma Flex

›

Limitare puncte de referinţă

defecţiune

- Cutii hidro cu temperatură

›

Limită de temperatură

›

Abordare flexibilă şi cablaj mai

scăzută şi ridicată

puţin în comparaţie cu schema

- Perdele de aer Biddle.

clasică de iluminare

- WAGO I/O

›

Facilitarea formării grupurilor şi

- Protocol BACnet/IP

a controlului scenelor

›

Conexiune între intelligent

Touch Manager şi DALI prin

interfaţa WAGO BACnet IP

177

Interfeţe standard pentru protocoale

Interfaţă Modbus

RTD

RTD-RA

›

Interfaţă Modbus pentru monitorizarea şi controlul

unităţilor interioare rezidenţiale

RTD-NET

›

Interfaţă Modbus pentru monitorizarea şi controlul

unităţilor Sky Air, VRV, VAM şi VKM

RTD-10

›

Integrare avansată în sistemul BMS a Sky Air, VRV, VAM

şi VKM prin:

- Modbus

- Tensiune (0-10 V)

- Rezistenţă

›

Funcţionare/standby pentru camere de server

RTD-20

›

Control avansat pentru Sky Air, VRV, VAM/VKM şi

perdele de aer

›

Control pe zone independente sau comune

›

Nivel ridicat de confort prin integrarea senzorului de

CO₂ pentru controlul volumului de aer proaspăt

›

Economii la costurile de funcţionare prin

- mod pre/post şi vânzare

- limitarea valorii setate

- comandă de oprire generală

- senzor PIR pentru bandă adaptivă de capăt

RTD-HO

›

Interfaţă Modbus pentru monitorizarea şi controlul

unităţilor Sky Air, VRV, VAM şi VKM

›

Controler inteligent pentru camere de hotel

RTD-W

›

Interfaţă Modbus pentru monitorizarea şi controlul

unităţilor Daikin Altherma Flex, modulului hidraulic al

sistemelor VRV HT şi al agregatelor de răcire mici cu

inverter

178

Prezentarea funcţiilor

Funcţii principale

RTD-RA

RTD-NET

RTD-10

RTD-20

RTD-HO

Dimensiuni

Î x l x a

80 x 80 x 37,5

100 x100 x 22

Card cheie + contact fereastră



Funcţie de revenire



Interzicerea sau restricţionarea funcţiilor telecomenzii (limitarea valorilor setate etc)



**



Modbus (RS485)



Control grup

(1)



Control 0 - 10 V



Control rezistenţă



Aplicaţii IT



Interblocare încălzire



Semnal de ieşire (pornire/degivrare, eroare)



****



Aplicaţie pentru retail



Control cameră compartimentată



Perdea de aer

***



(1): Prin combinarea dispozitivelor RTD-RA

Funcţii de control

RTD-RA

RTD-NET

RTD-10

RTD-20

RTD-HO

Pornit/oprit

M,C

M,V,R

Valoare setată

M,V,R

Mod

M,V,R

Ventilator

M,V,R

Fantă

M,V,R

Control clapetă HRV

M,V,R

Interzicere/restricţionare funcţii

M,V,R

Termo oprit forţat

Funcţii de monitorizare

RTD-RA

RTD-NET

RTD-10

RTD-20

RTD-HO

Pornit/oprit

Valoare setată

Mod

Ventilator

Fantă

Temperatură RC

Mod RC

Unităţi nbr

Defecţiune

Cod de defecţiune

Temperatură aer evacuat (medie/min/max)

Alarmă filtru

Activare termo

Degivrare

Temperatură de intrare/ieşire de la baterie

Funcţii principale

RTD-W

Dimensiuni

Î x l x a

100x100x22

Interzicere pornit/oprit



Modbus RS485



Control prin contact liber de potenţial



Semnal de ieşire (eroare de funcţionare)



Funcţionare pentru încălzire/răcire a spaţiului



Control al apei calde de consum



Control inteligent al conectării la reţeaua publică de energie electrică

Funcţii de control

Pornire/oprire încălzire/răcire a spaţiului

M,C

Valoare setată pentru temperatura de ieşire a apei (încălzire/răcire)

M,V

Valoare setată pentru temperatura camerei

Mod de funcţionare

Apă caldă de consum activat

Reîncălzire apă caldă de consum

M,C

Valoare setată reîncălzire apă caldă de consum

Stocare apă caldă de consum

Valoare setată booster apă caldă de consum

Mod silenţios

M,C

Activare valoare setată în funcţie de condiţiile meteo

Modificare curbă în funcţie de condiţiile meteo

Alegere releu info eroare/pompă

Interzicere sursă de control

Control mod inteligent de conectare la reţeaua publică de energie electrică

Interzicere încălzire/răcire a spaţiului

Interzicere apă caldă de consum

Interzicere încălzitoare electrice

Interzicere funcţionare totală

PV disponibil pentru stocare

Unitate boost puternică

Funcţii de monitorizare

Pornire/oprire încălzire/răcire a spaţiului

M,C

Valoare setată pentru temperatura de ieşire a apei (încălzire/răcire)

Valoare setată pentru temperatura camerei

Mod de funcţionare

Reîncălzire apă caldă de consum

Stocare apă caldă de consum

Număr de unităţi în grup

Temperatură medie a apei de ieşire

Temperatura camerei Remocon

Defecţiune

M,C

Cod de defecţiune

Operare pompă de circulaţie

Debit

Funcţionare pompă solară

Stare compresor

Funcţionare în mod dezinfecţie

Funcţionare la parametrii reduşi

Dezgheţare/pornire

Pornire la cald

Funcţionare încălzitor auxiliar

Stare robinet cu 3 căi

Ore de funcţionare pompe

Ore de funcţionare compresor

Temperatură reală a apei de ieşire

Temperatură reală a apei de retur

Temperatură reală a rezervorului DHW (*)

Temperatură agent frigorific reală

Temperatură reală exterioară

M : Modbus / R: Rezistenţă / V: Tensiune / C : control

: numai când camera este ocupată /**: limitare valoare setată /(*) dacă este disponibilă

***: nu există control viteză ventilator pe perdeaua de aer CYV / ****: funcţionare şi eroare

179

Interfeţe standard pentru protocoale

Interfaţă Modbus DIII-NET

EKMBDXA

Sistem de control integrat pentru conectarea impecabilă

între sistemele Split, Sky Air, VRV şi agregatele de răcire

cu inverter de mici dimensiuni şi sistemele BMS

›

Comunicare prin protocol Modbus RS485

›

Monitorizare şi control detaliate ale soluţiei complete VRV

›

Instalare uşoară şi rapidă prin protocolul DIII-NET

›

Deoarece se utilizează protocolul Daikin DIII-NET, este necesară numai o singură interfaţă

modbus pentru un grup de sisteme Daikin (până la 10 sisteme cu unităţi exterioare)

Reţea VRV

DIII- NET

EKMBDXA

Unitate exterioară VRV

Perdea de aer Biddle

HRV

*prin cutia EKEQ

până la 64 de unităţi conectabile/interfaţă

Reţea Sky Air*

Reţea Split*

KRP928BB2S

Reţea pentru agregat de răcire inverter de mici dimensiuni

Reţea de

sisteme de

control al

Alarmă de incendiu

Securitate

Sursă de alimentare cu energie

Iluminare

Pompă

Lift

clădirii

* Poate fi necesar un controler centralizat suplimentar. Pentru mai multe informaţii, contactaţi distribuitorul local.

EKMBDXA7V1

Număr maxim de unităţi interioare conectabile

Număr maxim de unităţi exterioare conectabile

Comunicare

DIII-NET - Observaţie

DIII-NET (F1F2)

Protocol - Observaţie

2 fire, viteză de comunicare: 9.600 bps sau 19.200 bps

Protocol - Tip

RS485 (modbus)

Protocol - Lungime maximă

500

cablaj

Dimensiuni

Înălţime x lăţime x adâncime

124x379x87

Greutate

2,1

Temperatura mediului ambiant - funcţionare

Max.

°C

Min.

°C

Instalare

Instalare în interior

Alimentare electrică

Frecvenţă

Tensiune

220-240

180

Interfeţe standard pentru protocoale

Interfaţă KNX

KLIC-DD

KLIC-DI

Integrarea unităţilor Split, Sky Air şi VRV în cadrul sistemelor HA/BMS

Conectaţi unităţi interioare split la interfaţa KNX

pentru sistemele de automatizare rezidenţiale

iluminare

locuinţă

control al storurilor

Sistem domotic

Protocol de interfaţă Daikin/KNX

Conectaţi unităţi interioare Sky Air/VRV la interfaţa KNX

pentru integrarea cu BMS

iluminare

magazin

control al storurilor

Sistem domotic

Protocol de interfaţă Daikin/KNX

Gama de interfeţe KNX

Integrarea unităţilor interioare Daikin prin intermediul

selectează o serie de comenzi care vor fi executate

interfeţei KNX permite monitorizarea şi controlul mai

simultan după selectarea scenariului. De exemplu,

multor dispozitive, precum luminile şi storurile, de la un

în cadrul scenariului „la plecarea de acasă”, aerul

controler central. O funcţie cu o importanţă deosebită

condiţionat este oprit, luminile sunt stinse, storurile

este posibilitatea de a programa un „scenariu” -

sunt trase şi alarma este activată.

precum „la plecarea de acasă” - în care utilizatorul final

Interfaţă KNX pentru

KLIC-DD Dimensiune 45 x 45 x 15 mm

KLIC-DI Dimensiune 90 x 60 x 35 mm

Split

Sky Air

VRV

Control de bază

Pornit/oprit

•

Mod

Auto, încălzire, uscare, ventilare, răcire

Temperatură

•

Niveluri ale vitezei ventilatorului

3 sau 5 + auto

2 sau 3

Baleiere

Oprire sau mişcare

Baleiere sau poziţii fixe (5)

Funcţionalităţi avansate

Management erori

Erori de comunicare, erori ale unităţii Daikin

Scene

•

Oprire automată

•

Limitare temperatură

•

Configurare iniţială

•

Configurare master şi slave

•

181

Interfeţe standard pentru protocoale

Interfaţă BACnet

DMS502A51 / EKACBACMSTP / EKCMBACIP / EKCMBACMSTP

Sistem de control integrat pentru conectarea impecabilă între sistemele VRV,

sistemele aplicate, centralele de tratare a aerului şi sistemele BMS

BMS

›

Interfaţă pentru sistemul BMS

›

Comunicare prin protocolul BACnet

(conexiune prin Ethernet)

›

Dimensiune nelimitată a locaţiei

Reţea VRV

›

Instalare uşoară şi rapidă

›

Datele PPD sunt disponibile în sistemul

BMS (numai pentru VRV)

DIII- NET

DMS502A51

Control local

Unitate exterioară VRV

HRV

până la 256 de unităţi conectabile/interfaţă

Telecomandă

Reţea de sisteme aplicate

Card serial

BACnet MSTP

EKACBACMSTP

Panou secvenţial serial

EKDSSP-S

EKCM200J

Reţea de centrale de tratare a aerului

EKCMBACIP

EKCMBACMSTP

Alarmă de incendiu

Securitate

Sursă de alimentare cu energie

Reţea de

sisteme de

control al

clădirii

Pompă

Iluminare

Lift

182

Interfeţe standard pentru protocoale

Interfaţă LonWorks

DMS504B51 / EKACLONP

Integrare a reţelei deschise a funcţiilor de monitorizare şi control

al sistemelor aplicate şi VRV în cadrul reţelelor LonWorks

LON BMS

Reţea VRV

›

Interfaţă pentru conectarea Lon

la reţelele LonWorks

›

Comunicaţii prin protocolul Lon

LonTalk

DIII- NET

(cablu torsadat)

adaptor

›

Dimensiune nelimitată a locaţiei

›

Instalare rapidă şi uşoară

DMS504B51

Control local

Unitate

exterioară

VRV

HRV

până la 64 de unităţi conectabile/interfaţă

Telecomandă

Reţea de sisteme aplicate

Card serial

LON FTT 10

LonTalk

adaptor

EKACLONP

Panou secvenţial serial

EKCM200J

EKDSSP-S

LonTalk

adaptor

LonPoint

Reţea de

sisteme de

control al

clădirii

Securitate

Sistem alarmă de

incendiu

183

Software Configurator Daikin

EKPCCAB3

Punere în funcţiune simplificată:

Punere în funcţiune simplificată

interfaţă grafică pentru configurare, punere

Programul de configurare de la Daikin pentru

în funcţiune şi încărcare a setărilor de sistem

Daikin Altherma şi VRV este o soluţie software

avansată, care permite configurarea şi punerea în

funcţiune cu uşurinţă a sistemului:

›

Mai puţin timp necesar pe acoperiş pentru

configurarea unităţii exterioare

›

Pot fi gestionate, în exact acelaşi mod, mai multe

sisteme din locaţii diferite, furnizând astfel o punere

în funcţiune simplificată pentru contracte importante

›

Setările iniţiale de pe unitatea exterioară pot fi

obţinute cu uşurinţă

Punere în funcţiune

Obţinerea setărilor

simplificată

iniţiale ale sistemului

184

Ce este I-Net?

Un serviciu care funcţionează pe baza tehnologiei noastre

de monitorizare globală de la distanţă, care vă menţine

sistemul fără defecţiuni şi funcţionând la o eficienţă de vârf.

I-Net

monitorizare şi

24/7

analiză a performanţei

Ce vă oferă I-Net?

Serviciile I-Net

Menţinerea funcţionării optime a aparatului de aer

I-Net include 2 servicii principale: VRV Cloud

condiţionat pe întreaga durată de utilizare se traduce

monitorizarea şi analizarea performanţei I-Net.

prin pregătirea pentru funcţionare a sistemului într-un

mod eficient din punct de vedere energetic şi reduce

defecţiunile şi cheltuielile neprevăzute la un nivel

VRV Cloud

minim. Iar I-Net vă ajută să îmbunătăţiţi eficienţa

gestionării clădirii.

VRV Cloud vă oferă controlul asupra managementului

energiei. Instrumentele de analiză şi tendinţele

I-Net înseamnă conexiunea cu Daikin, legătura prin

de consum al energiei uşor de utilizat vă permit

internet dintre dumneavoastră, sistemul de aer

să deţineţi controlul şi vă prezintă posibilităţile de

condiţionat şi centrul de monitorizare de la distanţă

reducere a amprentei de CO₂ şi de economisire a

Daikin. Această legătură vă permite să monitorizaţi

energiei cu până la 15%.

consumul de energie, iar inginerii de service Daikin

monitorizează permanent starea întregului sistem.

Economiile încep prin măsurare. Măriţi durabilitatea

Prin realizarea unei previziuni a defecţiunilor şi prin

companiei dumneavoastră!

recomandările tehnice oferite ca urmare a analizei

datelor, puteţi maximiza durata de funcţionare a

Monitorizare şi analiză a performanţei I-Net

echipamentului, precum şi controla costurile cu

energia, fără modificarea nivelurilor de confort. În acest

Concentraţi-vă pe activităţile specifice şi lăsaţi sistemul

mod, I-Net va preveni problemele, va prelungi durata

HVAC în grija Daikin. I-Net de la Daikin vă menţine

de utilizare a echipamentului, reducând în acelaşi timp

sistemul permanent conectat cu Daikin. Acesta emite

factura cu energia electrică.

alarme şi avertismente timpurii în cazul abaterilor

sistemului pentru a maximiza durata de funcţionare

a sistemului şi nivelul de confort al persoanelor din

clădire. Furnizorii de servicii au acces web la datele de

funcţionare, pentru a fi pregătiţi atunci când ajung la

faţa locului. Specialiştii rulează analize ale tendinţelor.

Toate aceste activităţi măresc fiabilitatea sistemului,

garantându-vă funcţionarea acestuia la eficienţă

optimă.

186

Server de date

Supervizare şi analiză

Internet

a performanţei

24/7

Analiza previziunilor

Înregistrare tendinţe date

Informaţii către:

›

clienţi

›

companie de service

CLOUD

Controler

Monitorizaţi managementul

energiei

Conectare la I-Net prin

ITM, PCASO etc.

VRV Cloud de la Daikin

›

Acest serviciu urmăreşte să crească nivelul de servicii,

să răspundă rapid şi precis, să realizeze economii

Vă ajută să gestionaţi energia prin tehnologia

sau să evite cheltuielile de reparaţii neprevăzute şi

Daikin.

să asigure liniştea utilizatorilor. Astfel, intervenţiile

›

Instrument inteligent de vizualizare a energiei care

repetitive, deranjarea chiriaşilor şi deplasarea

vă ajută la managementul energiei

echipelor de întreţinere sunt menţinute la un nivel

›

Monitorizare online non-stop de către client din

minim

orice locaţie

›

Vizualizare intuitivă a managementului energiei

Sisteme cu durată de utilizare lungă

VRV (kWh)

›

Suport pentru analiza funcţionării inutile

›

I-Net va maximiza durata de funcţionare a instalaţiei,

›

Monitorizare pentru mai multe locaţii

garantând funcţionarea echipamentului în

condiţii optime şi evitând tensiunea inutilă asupra

componentelor

Monitorizarea performanţei

Serviciul I-Net unic de la Daikin urmăreşte să

Analiză

prevină oprirea neprevăzută a echipamentului sau

necesitatea unor reparaţii urgente.

Fiţi în contact cu experţii Daikin, veţi avea o

prezentare clară a stării de funcţionare şi a utilizării

Răspuns rapid, pregătire mai bună

sistemului de aer condiţionat.

›

Daikin monitorizează continuu energia, funcţionarea

›

Dacă se produce o alarmă, furnizorul de servicii este

şi datele privind confortul. Datorită analizei periodice

imediat alertat şi primeşte toate informaţiile critice

a datelor, Daikin vă poate sugera moduri de

›

Indicare timpurie a defecţiunilor (previziuni): datele

îmbunătăţire a performanţei

de funcţionare sunt verificate non-stop de algoritmii

›

În cazul în care apare o problemă, specialiştii Daikin

de previziune ai I-Net pentru a reacţiona cât mai

vor analiza istoricul datelor operaţionale pentru a

rapid posibil, prevenind opririle neprogramate

furniza suport de la distanţă

›

Supervizarea performanţei de către experţii Daikin

consolidează un plan de întreţinere

187

Senzori de cameră

Senzor de temperatură fără fir pentru cameră

K.RSS

Instalare flexibilă şi uşoară

›

Măsurare precisă a temperaturii datorită amplasării

flexibile a senzorului

›

Nu este nevoie de cabluri

›

Nu este nevoie de găuri

›

Ideal pentru lucrări de renovare

Diagrama de conectare PCB a unităţii interioare Daikin (FXSQ ca exemplu)

Alimentare electrică - X35, X13

Senzor de aer - X16, X19

Receptor RF

Transmiţător RF

Specificaţii

Kit senzor de temperatură fără fir pentru cameră (K.RSS)

Receptor de temperatură fără fir pentru cameră

Senzor de temperatură fără fir pentru cameră

Dimensiuni

50 x 50

ø 75

Greutate

Alimentare electrică

16 Vc.c., max. 20 mA

N/A

Durată de utilizare a bateriei

N/A

+/- 3 ani

Tip baterie

N/A

Baterie cu litiu, 3 V

Rază maximă

Domeniu de funcţionare

°C

0~50

Tip

Comunicare

Frecvenţă

MHz

868,3

›

Valoarea temperaturii camerei este trimisă către unitatea interioară la fiecare 90 de secunde sau dacă există o diferenţă de temperatură

de cel puţin 0,2 °C

Senzor de temperatură cu fir pentru cameră

KRCS01-1B

KRCS01-4B

›

Măsurare precisă a temperaturii datorită amplasării

flexibile a senzorului

Specificaţii

Dimensiuni (î x l)

60 x 50

Greutate

300

Lungime cablaj deviaţie

188

Alte dispozitive de integrare

Adaptoare PCB

Soluţii simple pentru cerinţe unice

Concept şi avantaje

›

O opţiune cu costuri reduse pentru satisfacerea cerinţelor simple de control

›

Se pot utiliza la unităţile individuale sau la cele multiple

Se poate conecta la:

Split

Sky Air

VRV

•

Facilitează integrarea aparatelor de încălzire auxiliare, umidificatoarelor, ventilatoarelor,

(E)KRP1B*

clapetelor de aer

Adaptor pentru cablare



•

Alimentat de şi instalat la unitatea interioară

•

Porniţi şi opriţi de la distanţă până la 16 unităţi interioare (1 grup) (KRP2A* prin P1/P2)

KRP2A*/KRP4A*

•

Porniţi şi opriţi de la distanţă până la 128 de unităţi interioare (64 de grupuri) (KRP4A* prin F1 F2)

Adaptor cu cablu

•

Indicaţie alarmă/stingere incendiu



pentru anexe electrice

•

Reglare de la distanţă a valorii setate pentru temperatură

•

Nu se poate utiliza în combinaţie cu un controler centralizat

KRP58M3

•

Opţiune pentru zgomot scăzut şi control al cererii pentru RZQ200/250C



•

Opţiune pentru zgomot scăzut şi control al cererii pentru RZQG şi RZQSG, monofazate

SB.KRP58M51

•

Include placa de montaj EKMKSA1



•

Opţiune pentru zgomot scăzut şi control al cererii pentru RZQG, monofazate şi RZQSG,

KRP58M51

trifazate



DTA104A*

•

Control individual sau simultan al modului de operare al sistemului VRV

Adaptor de control

•

Controlul cererii pentru sisteme individuale sau multiple

extern pentru unitatea



•

Opţiune cu zgomot scăzut pentru sisteme individuale sau multiple

exterioară

•

Permite afişarea unificată (funcţionare/defecţiune) şi controlul unificat (pornit/oprit) pentru

DCS302A52

sistemul BMS

Adaptor de unificare

•

Trebuie utilizat împreună cu Intelligent Touch Controller sau Intelligent Touch Manager

pentru control



•

Nu se poate combina cu KRP2/4*

computerizat

•

Se poate utiliza pentru toate modelele interioare VRV

KRP928*

Adaptor de interfaţă

•

Permite integrarea unităţilor split la sisteme de control centralizat Daikin



pentru DIII-NET

KRP413*

•

Repornire automată după oprirea din cauza unei căderi de tensiune

Contact deschis normal/

•

Indicare a modului de funcţionare/erorii

contact deschis normal

•

Pornire/oprire de la distanţă

cu impuls adaptor de



•

Modificare a modului de funcţionare de la distanţă

cablare

•

Modificare a vitezei ventilatorului de la distanţă

KRP980*

•

Pentru conectarea unei telecomenzi cu fir

Adaptor pentru unităţi

•

Pentru conectarea la sisteme de control centralizat Daikin



split fără un port S21

•

Permitere contact extern

Unele adaptoare necesită o cutie de instalare; pentru mai multe informaţii, consultaţi listele de opţiuni

Accesorii

• Pornire/oprire externă sau oprire forţată

EKRORO

• Exemplu: contact de uşă sau de fereastră

• Pornire/oprire externă sau oprire forţată

EKRORO 3

• Contact F1/F2

• Exemplu: contact de uşă sau de fereastră

• Selector mecanic de răcire/încălzire

KRC19-26A

• Permite comutarea între răcire/încălzire/numai ventilator a unui întreg sistem

• Se conectează la bornele A/B/C ale unităţii

• PCB selector de răcire/încălzire

BRP2A81

• Necesar pentru a conecta KRC19-26A la o unitate exterioară VRV IV

189
